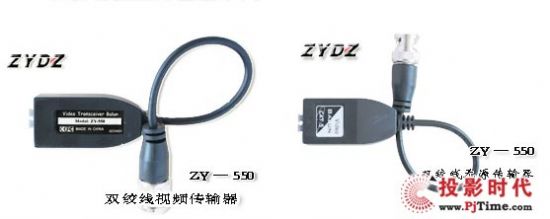

產品名稱： 無源雙絞線視頻傳輸器　
 產品型號：【ZY—550】
 產品外形：45*22*22mm （mm） ABS塑料外殼

 產品特點：【ZY—550】

　　1、無需供電，體積小巧，可以直接放置在大多數攝像機防護罩內
　　2、通過120mm長的視頻電纜連接于攝像機視頻輸出的BNC頭(座)上
　　3、ZY-550發送與接收通用。傳輸距離約300米左右
　　4、便捷式壓線接口；
　　5、與ZY—701R 有源接收器配合、傳輸距離約400米左右
　　6、與ZY—811R、ZY—804R、ZY—808R、ZY—901R配合使用，傳輸距離約500米左右
　　7、使用中根據實際傳輸距離設置有源接收器不同的撥碼開關組合，以達到最佳的圖像效果

 雙絞線產品線纜的選擇：

　　◎ 選用五類或五類以上的標準非屏蔽雙絞線，線纜類別越高，傳輸效果越好。五類屏蔽雙絞線（STP CAT5 24AWG）可以考慮在一些特殊的情況下使用,三、四類非屏蔽雙絞線也可以使用，但效果和傳輸距離會受到影響。平行不絞合在一起（ 例如平行電話線）的線纜及兩根各自屏蔽的線纜，不建議使用。　　　

　　◎ 選用的線纜以單根每100米的電阻值在10歐姆左右為佳
　　◎ 一根普通網線的四對線中可用一對來傳輸視頻，一對傳輸音頻，一對傳輸控制信號，另預留一對備用線，在組成一個小監控系統的同時還為日后的系統維護帶來了方便。

 【ZY—550】設備搭配選型：

 【ZY—550】連接示意圖：
