來同電子——MC1030數碼網絡中控

    來同電子科技致力于多媒體電教、智能化控制及多媒體視訊等工程。生產的多媒體控制系統不但具有自動開關機、遠距離無線控制、串口控投影機、投影燈檢測、400M帶寬視頻和RGB驅動、屏幕聯動等許多功能，而且可自帶IP地址，直接連接局域網實現遠程控制。

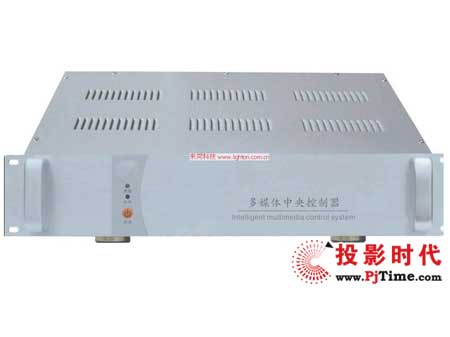

    MC1030為分體式數碼網絡中控，有效提升視頻圖像質量，可直接連網實現遠程管理控制。2U高度全貼片低功耗設計，可靠性高。集成8*2路視頻、8路音頻、4路紅外、8路電源管理、4路VGA、2路話筒、2路232/485接口、8路安防I/O。適合于復雜的教學培訓場所、會議室、報告廳等使用，功能多，安裝方便靈活，功耗低，性能穩定，性價比高。

    適用范圍：辦公樓、會議室、學校、培訓中心、指揮中心等

    可選配件： KS100云臺鏡頭控制器·KD100調光控制器·KR100智能開關控制器·KT100串口模塊等

主要參數：

    標準2U高度全貼片生產，低功耗設計，待機功率小于1W，能7*24小時工作；

    模塊化設計，網絡模塊、IP電話等擴展方便；

    內置8*2路視頻矩陣，5路輸出（投影、監視、攝像頭等），視頻帶寬高達100MHZ；

    內置4路VGA輸入，3路輸出，帶400MHZ長線驅動，可接雙投影機顯示；

    內置8路立體聲和2路話筒輸入，兩路輸出；

    內置2路63位可編程232輸出（可232碼控雙投影和第三方設備）；

    內置RS485接口，支持各種云臺及其他485設備控制；

    內置4路獨立（可擴展到8路）自學習紅外遙控；

    內置話筒和主音量32級數碼調音，頻率響應為20-20KHZ；

    內置投影燈開關檢測傳感器，實現電動屏幕連動和完全保護投影機；

    內置視頻和 VGA信號探測傳感器，通過檢測信號自動識別投影所需信號源自動切換；

    內置8路分離式電源管理，控制電動幕、投影機、設備、功放、空調、射燈等的開關；

    內置電子鎖控制和電腦開關控制及三路擴展開關；

    內置8路安防防區、4路I/O接口，帶電腦、投影機、顯示器等設備拔線報警；

    內置一鍵式聯動控制管理及各種權限管理；

    集成視頻數碼處理器，高速采樣、圖像優化、逐行掃描等方法實現圖像質量提升；

    內置網絡模塊，可配置網關和掩碼，可跨網段控制；

    基于校園網，連網電腦可遠程控制任一間教室，并可以監控教室的使用狀態，讓管理工作變得更輕松簡便；

    可擴展電視接收模塊（后綴C）：接收全頻段電視節目，可用網絡直接頻率調節控制；

    可擴展USB模塊（后綴U）：內置USB控制接口，用USB接口實現中控設置和控制；

    可擴展IP電話模塊（后綴T）：IP電話和中控共用網口和IP地址；IP電話提機立即快速接入管理室（5秒
鐘），不用撥號即可報障，當5秒內撥號則可和其他教室通話；

詳細規格：

    視頻：輸入/出RCA蓮花接口，阻抗：75Ω；輸入/出電平：700mV；帶寬：100MHz；

    音頻：輸入/出Ф3.5接口，阻抗：4.7KΩ；頻響：20~20KHz；

    話筒：輸入Ф6.5接口，阻抗：6.8KΩ；增益：29.5dB；頻響：20~20KHz；電子音量調節范圍：0~-    83dB；

    VGA：輸入/出DB15母接口，阻抗：75Ω；輸入/出電平：0.5~2.0Vpp；帶寬：400MHz；

    S視頻、色差：輸入8PIN圓型接口，阻抗：75Ω；輸入電平：700mV；帶寬：100MHz；

    擴展接口：DB9公接口；3路視頻和1路音頻環出；

    擴展開關：6PIN排針接口，最大電流6A；

    電腦控制：DB9公接口；波特率：2400bps；數據格式：8、無、1；電腦開關為弱繼電器輸出；

    可編程串口：5PIN排針接口；波特率：300~115200 bps；長度：63位，模式：可編程、1個停止位；

    紅外發射：5PIN排針接口；載波頻率：38KHz；輸出電壓：0~5V；發射距離：≥50cm；

    安防I/O：5PIN排針接口；輸入高電平：2.8~5V，輸入低電平：0~0.8V；

    電子鎖：4PIN排針接口；電源輸入/出：12V/11V(500mA)；鎖輸出：11V(500mA)；門感應I/O；

    通訊網絡：4PIN排針接口和RJ45接口；連接面板或擴展模塊；

    網絡：RJ45接口；連接局域網實現遠程控制管理；

    IP電話：8PIN圓型接口；接IP電話手柄；

    輸入電源：AC 190~250V，50HZ；

    外形尺寸：480W×260H×100D(mm)。
