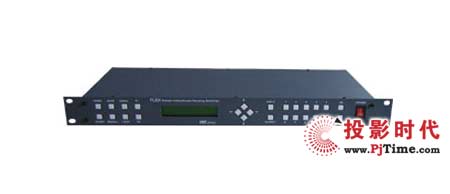

大連捷成 FLEX-V系列Video矩陣

    大連捷成 FLEX系列VIDEO切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣。是以BNC為輸入輸出接口形式矩陣，在1RU機箱內可實現4*4-16*16的切換規模，信號之間相互獨立無干擾，滿足各種應用環境及各種信號的需求。

結構設計

    1U機箱中最多可以插入一個切換板、4個輸入模塊、4個輸出模塊、采取自然散熱的方式，其外觀精致、小巧。輸入輸出采用后插板的方式，以便用房根據自己的選擇，在單一機箱內方便快捷的組合和維護。還可多個（包括其他模式）機箱可通過RS-485總線進行級聯擴展實現多層規模的切換矩陣。比如：多個視頻、音頻機箱級聯成RGB/YUV分量視頻、立體聲音頻矩陣，并且都可以通過主矩陣的面板進行控制，級聯數目最多8臺。其擴展性與兼容性超強，所以它是一種快捷、簡單、靈活的系統應用方式。

控制設計

    控制接口受用RS-232/RS-422和RS-485等控制方式，使用本公司專用的PC控制軟件進行控制，REF外接參考同步輸入信號，采用BNC接口，可使矩陣在參考同步信號的場消隱期內切換，確保畫面切換質量。可以處理多種模擬視頻格式的圖像信號。
