多屏圖象處理器功能及應用

    大屏幕拼接器又稱電視墻控制器，電視墻拼接器，顯示墻控制器，拼接墻控制器，多屏處理器，多屏拼接處理器，顯示墻拼接器，大屏幕處理器，數碼拼接處理器，多屏圖象處理器，顯示墻處理器，主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元（如背投單元），完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏�？梢灾С侄喾N視頻設備的同時接入，如：DVD、攝像機、衛星接收機、機頂盒、標準計算機A信號。電視墻處理器可以實現多個物理輸出組合成一個分辨率疊加后的超高分辨率顯示輸出，使屏幕墻構成一個超高分辨率、超高亮度、超大顯示尺寸的邏輯顯示屏、完成多個信號源（網絡信號、RGB信號和視頻信號）在屏幕墻上的開窗、移動、縮放等各種方式的顯示功能。

    拼接器做為 DLP 大屏幕拼接系統、投影背投拼接屏系統、 CRT 電視墻系統、等離子拼接系統、液晶顯示器拼墻系統、電視機拼墻等系統的核心設備，扮演了重要的角色。廣泛應用于政府機關、電力、水利、電信、公安、軍隊、武警、鐵路、交通、礦業、能源、鋼鐵、企業等的監控中心、調度中心、指揮中心、會議室、展示廳大屏幕顯示系統。

    雖然現在的拼接控制器幾乎可以接駁市面決大多數廠商所提供的大屏幕顯示設備。但是每一款產品所實現的功能與效果仍是有很大的差別的，如實時處理的速度、支持屏幕的數量、能支持的最大分辨率、以及系統的穩定性等我們在選用產品時都要謹慎對待，下面是我們整理出來的幾款典型的多屏處理器產品，謹供參考。

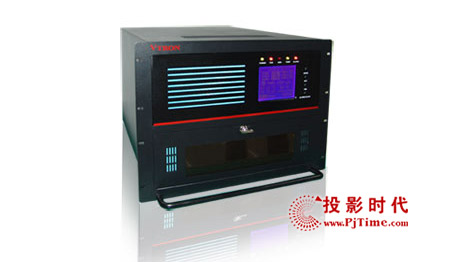

威創 Digicom系列-Digicom3000Plus+

威創 Digicom系列多屏處理器-Digicom3000Plus+

    VTRON公司生產的Digicom系列多屏處理器是一系列功能強大并具有極佳性價比的UNIX平臺處理器，用于高清晰顯示拼墻系統。具體型號有Digicom3000Plus+ 、Digicom1000+、ViewMastro、Digicom 8000plus。它運行在Linux Red Hat V9.0（或更高版本）操作系統下，提供大幅面高分辨率的X-Window圖形顯示環境，使活動Video、RGB信號和來自網絡的計算機桌面或窗口等各種類型的圖像信號均可以在顯示拼墻上完美顯示。

　　其中，Digicom3000Plus+多屏處理器是VTRON公司針對大屏幕系統用戶推出的第三代應用廣泛、功能強大，并具備高性價比的專業多屏圖像處理器。該系列產品適用于各行各業的監控中心、指揮中心、調度中心、運維中心、數據中心、會議室……等綜合應用環境。Digicom3000Plus+多屏處理器可以提供高分辨率顯示平臺，使活動視頻信號、RGB信號和來自網絡的計算機信號等各種可視信號源在高清晰多屏拼接顯示墻上完美重現。

單一邏輯桌面
    Digicom3000Plus+采用開放式模塊化結構，可以將所有圖像通道輸出的畫面拼合成為一個高分辨率無縫單一邏輯屏�；顒右曨l信號、RGB信號和來自網絡的計算機畫面等，各類圖/文信息均可在此高分辨率邏輯桌面上以開窗口的方式在任意位置、任意大小顯示。

活動視頻信號輸入顯示
    Digicom3000Plus+多屏處理器可以實時開窗顯示NTSC/PAL/SECAM等全制式復合視頻信號，每個視頻窗口都可以在邏輯屏上任意移動，放大縮小或相互疊加。并且每個顯示通道可以同時顯示多個視頻窗口。

RGB信號輸入顯示
    Digicom3000Plus+多屏處理器可以開窗顯示多路數字或模擬的RGB輸入信號，輸入信號的分辨率可以從640×480到1600×1200，刷新頻率可支持60Hz到85Hz。RGB窗口可以在邏輯屏上任意移動，放大縮小或相互疊加，并且圖像顯示無滯后現象。

網絡功能
    Digicom3000Plus+支持TCP/IP網絡協議，可以接入Windows、Linux 和Unix等網絡，無需改變現有網絡環境，同時支持多個Ethernet網絡連接。通過VTRON公司自主研發的VLink、VLinkExpress等多種網絡顯示軟件，實現網絡上多個終端顯示畫面同時在高分辨率邏輯桌面上顯示，顯示窗口的大小可根據需要任意調整。

跨平臺顯示
    通過X-Window顯示方式，全屏可以作為UNIX工作站的虛擬屏使用，通過網絡可以將UNIX系統的X應用圖像在大屏幕系統中全屏任意位置以任意大小的窗口顯示。

靈活應用
    Digicom3000Plus+具備強大的網絡、視頻、RGB綜合處理功能，運行于Microsoft Windows XP或更高版本的操作系統，能夠與大多數的Windows應用程序兼容，支持各種應用畫面在大屏幕上同時顯示，各種應用顯示窗口可以任意移動、縮放或相互疊加顯示。

遠程控制接口
    在TCP/IP網絡環境中，為方便用戶的使用，本系列的多屏處理器可以為活動視頻的輸入、RGB輸入和網絡應用顯示提供豐富遠程控制接口。

高可靠性
    整個系統具備1+1系統備份和2+1熱插拔真冗余電源，并能夠從內部對系統關鍵部件和系統運行參數進行實時監控。

多屏處理管理（VWAS）
    通過VWAS管理系統，可以實現對Digicom3000Plus+多屏圖像處理器的集中管理和控制，其友好的人機界面，使對整個系統的控制方便快捷，使各種功能得以最大限度的發揮。

系統擴展性
    Digicom3000Plus+具有極強的可擴展性，其可以采用處理器集群的方式組合成為一套大型的分布式主從處理系統，可以驅動高達256個顯示通道，組合成為一個高分辨率的單一邏輯桌面，其刷新速度可達到小型單處理器系統的速度，完全滿足實際應用需求。

三菱 SMV2000

大屏幕多屏拼接控制器

　  三菱 SMV 大屏幕多屏拼接控制器采用工業控制計算機系統結構，配合高性能的圖像處理模塊和網絡傳輸模塊，連接組合大屏幕顯示系統，可廣泛應用于城市交通、電力、電信、公安 110 以及軍事應用等需要網絡圖像處理功能的控制中心。

    SMV2000系列大屏幕網絡控制器是利用成熟的計算機網絡技術、計算機軟件技術和相關計算機硬件技術研發的組合大屏幕顯示控制系統。網絡圖像處理器通過網絡連接，傳輸并合成計算機網絡圖像，以合適的圖像大小/分辨率顯示在大屏幕上，通過增加相應的顯示模塊來對應所需控制的投影顯示單元數量，邏輯上將所有顯示單元視為一個整體，系統的分辨率為所有顯示通道輸出分辨率之和，由此將大屏幕組合顯示屏作為一個完整的、高分辨率的顯示桌面。多屏拼接控制器結合內置處理器可以對整個大屏幕系統起到雙備份功能，保證在多屏處理器出現故障的時候，內置控制器可以起到控制大屏幕拼接的作用。

    大屏幕多屏拼接控制器為基于計算機圖形處理技術和Windows2000的超高分辨率圖形控制器，其本身為一臺特殊的計算機，與普通計算機不同的是：在完成普通計算機的所有功能的同時，它可以提供最多達8個VGA信號的輸出，連接到多個顯示器或背投影單元，并將所有的信號拼接成為一個超高分辨率的 Windows桌面。

    多屏拼接控制器采用本地操作和網絡遠程控制兩種方式，可由多個用戶同時控制，控制界面清晰明了，遠程鼠標功能讓用戶的控制更加方便。

    SMV 多屏拼接控制器的功能及特點：

• 開放式系統，具有良好的可擴展性。
• 基于 MS Windows 平臺的圖形拼接控制系統，系統基于 INTEL CPU 處理芯片的硬件平臺上�？刂葡到y基于 WINDOWS 2000，支持 UNIX、INUX、Windows 軟件平臺，系統性能好，可靠性高，支持 TCP/IP、IPX、X-Windows 協議，支持基于以太網環境下 UNIX、 Windows 操作系統平臺上的各種網絡工作站信息通過網絡在大屏幕上任意開窗顯示，并可同時支持多個網絡連接和多路視頻圖像的拼接顯示，實現網絡信息的實時監控。
• 用戶可在屏幕的任意位置打開多個活動窗口，所有窗口應能任意移動，放大、縮小，同時保證畫面在縮、放、移動情況下細節不丟失，如字符不缺筆畫等。
• 視頻窗口可任意縮放、全屏幕漫游，支持 PAL/NTSC/SECAM，自動識別并跟蹤制式的變化。
• RGB 窗口可任意縮放、全屏幕漫游、疊加。
• 遠程計算機屏幕圖像網絡傳輸功能。
• 仿真 UNIX 終端，與網絡中的 UNIX 工作站實現遠程顯示功能。
• 用戶級別：管理員和操作員。
• 支持遠程多用戶操作：用戶通過局域網可用單鼠標或多鼠標和鍵盤操作大屏幕，實現多屏拼接，多個操作人員可以用各自桌面的鼠標和鍵盤交互操作大屏幕，在大屏幕上打開或關閉視頻和 RGB 窗口，改變窗口位置及大小等。
• 支持遠程鼠標功能：用戶 通過局域網可接管控制控制器的鼠標和鍵盤，開關應用程序和窗口。
• 控制中心等應用系統能在大屏幕上清晰的顯示，同時不影響用戶系統的正常使用。軟件拼接系統可以保證分辨率的疊加，使小屏顯示不下的圖形在整屏上清晰的顯示。
• 每臺大屏幕顯示器的畫面、功能應可任意定義，大屏幕顯示調出畫面反應時間短。
• 可生成投影墻的測試信號，用于投影機的調節。
• 系統擴展方便，支持多路 RGB 輸出，能夠驅動 24 臺投影單元。
• 大屏幕拼接系統圖形卡接口：
• 支持多路視頻輸入，經擴展最多可達 24 路，兼容信號源。
• 支持多路 RGB 信號輸入。
• 圖形卡輸出為 RGB 信號，最多可以配置 24 路輸出。
• 圖形卡具有顯示 1024×768 分辨率的能力，板上具有 16M SGRAM/ 通道的圖形存儲模塊。
• 系統具有二次開發功能，可根據用戶的具體要求，在控制器及軟件原代碼基礎上進行二次開發。
• 大屏拼接系統可靠安全，具備 7×24 小時工作能力。可配備雙電源、風扇、能夠熱更換。保證系統工作的穩定。
• 操作界面直觀、易用，網絡圖形調用和控制與用戶應用程序無關，確保用戶系統的安全。

RGB Spectrum -QuadView(R) XL

RGB Spectrum 分屏處理器-QuadView(R) XL

    視頻分屏處理器（也稱為多畫面顯示系統）具有多屏顯示、畫中畫、分屏和全屏模式。QuadView(R) XL 是RGB新一代分屏系統中的一款產品。 QuadView XL 不僅具備最強大的圖像處理功能、圖像質量出色，而且新增了諸多功能，例如，基于 Web 的控制、動態調整窗口大小、添加邊框和標題、平滑變焦/搖鏡等，因此，QuadView XL 是需要在監視器或投影機上顯示多幅圖像的應用領域的理想之選。

    QuadView XL 可接受高分辨率的 RGB、HDTV、S-Video、分量視頻和 NTSC/PAL 復合視頻以及可選的 DVI 輸入信號�？蛇B接多達 16 種信號源，并同時顯示其中 4 路。每路輸入信號都可進行縮放和顯示在屏幕上的任意位置，此外，還可通過搖鏡和變焦功能來突出感興趣的特定區域。顯示方式數不勝數，包括四分屏、二分屏、畫中畫和疊加窗口等模式。QuadView XL 支持實時、動態地移動窗口以及調整窗口大小。

    用戶可在 RGB 和 DVI 兩種格式、高達 1600 x 1200 的分辨率以及 16:9 或 4:3 的長寬比中任意選擇輸出設置，這確保了輸出信號可與任何顯示器完美匹配。通過采用 DVI 格式的輸入信號和輸出信號，形成了一條從信號源到顯示器的完整的數字信號通路。更為方便的是，可將 RGB 和 DVI 格式的雙路輸出信號分別輸出至兩個單獨的顯示器。

    通過 RS-232 或以太網端口的命令行接口或標準 Web 瀏覽器的圖形化界面，可以輕松地設置并控制所有功能。

   QuadView XL 秉承了 RGB Spectrum 一貫的出色質量和高可靠性，是所有多媒體顯示，包括關鍵任務應用領域的理想解決方案。

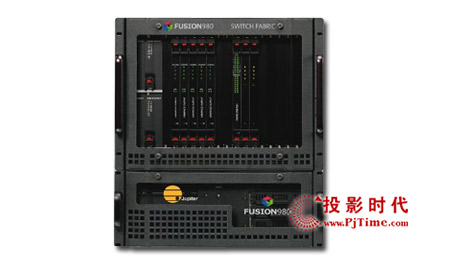

Jupiter Fusion 980

   Fusion 980 顯示墻控制器是Jupiter公司針對要求24/7工作環境的高端用戶的最終解決方案，它提供完美的視覺效果、靈活的操作和無可挑剔的配置。 Fusion 980 適用于網絡操作中心(NOC)、公共控制中心、智能交通管理中心、處理中心、民用或軍事監視系統、呼叫中心、金融管理中心、視頻會議室等。Fusion 980 顯示墻控制器可以結合所有可視的數據源以可移動、可縮放的窗口的形式在虛擬墻上顯示出來，顯示設備包括：監視器、LCD、等離子屏、投影機、背投系統等，信號源包括本機應用、網絡應用以及直接的視頻和RGB輸入。所有的信號源都由直觀和協調的軟件界面提供完整的控制。

    Fusion 980 的核心是極具藝術創想的底板系統交換架構。傳統的總線結構，例如PCI總線，資源被所有的外圍連接所分享，從而使控制室環境下的大量的數據和圖像傳輸受到制約。 Fusion 980 的底板系統交換架構為它15個外圍插槽每個都提供高達4Gb/s 的傳送帶寬。外圍的板卡通過Fusion 980底板連接到擁有極高帶寬的交換架構卡上，從而確保數據通過最佳的路徑傳輸，提供快速優質的畫面。通過增加可選的串行開關卡，數據帶寬可提高到令人驚訝的每槽8Gb/s ，不管顯示墻的尺寸大小都能保證RGB、圖形和視頻的快速和流暢并確保系統連續工作。

   主要特點 ：

• 雙INTEL XEON 2.8G 處理器
• 4GB/S 帶寬底板系統交換架構
• 32路復合視頻和16路S-VIDEO 輸入
• WINDOWS XP 專業版
• CONTROLPOINT軟件
• 高達 3GB 的 PC2100 DDR 內存
• 多達 80 路輸出顯示通道
• 多達 32 路RGB輸入通道
• 多達 3 SCSI 硬件驅動，支持 RAID 0,1, 5
• 主要部件為熱插拔, 包括:SCSI 硬盤、電源、風扇、顯示卡、轉換卡、RGB輸入卡

Fusion 980 實現了最大程度的可靠性和靈活性，它具備以下功能：

• 可靠性高
      所有 Jupiter Fusion 980 圖形卡和 RGB 輸入卡全可熱交換，使 MTTR（平均修復時間）最短，MTBF（平均故障間隔時間）最長。 所有熱交換組件都可在機箱內從設備前端卸裝，僅需小螺絲刀拆卸更換。所有配線都連接到機箱后部，在機箱內不受干擾。從內部對系統參數（如核心溫度和CPU溫度，風扇速度和電源電壓）進行連續監控，可提供有關系統狀態的及時反饋。
• 視頻輸入
      Jupiter Fusion 980 系統的標準配置有 32 個合成BNC輸入和 16 個 S-Video微型DIN 輸入。集成矩陣開關能將任意輸入頻道轉到任意的輸出窗口，簡化了配置。象其它任何應用程序窗口一樣，包含視頻輸入的窗口能夠移動、縮放或縮小成圖標，使 Fusion 980 非常靈活且簡單易用。
• RGB 輸入
      可以添加多達8個 RGB 輸入卡，以提供最多32個HD15輸入端口和32個RGB處理器，將來自其它計算機資源如膝上型電腦、未聯網的臺式機和舊系統中的圖像顯示在顯示墻上。每個RGB輸入卡有四個HD15輸入端口，每個RGB處理器與顯示墻上的一個輸出窗口對應。象任何其它應用程序窗口一樣，可以方便地移動縮放RGB窗口。軟件自動識別進入的RGB信號，然后與現有的VESA標準顯示格式關聯，從而保證RGB圖象質量。
• 靈活的界面
      Jupiter Fusion 980 結合了強大的視頻和 RGB 輸入功能，運行Windows XP 或Microsoft Windows 2000，能與大多數 Windows 應用程序兼容。能夠從 AMX 和 Crestron 連接到觸摸屏設備；以及訪問企業網應用程序的聯網功能。
      ControlPoint 軟件是 Jupiter Fusion 980 活動的中心，管理 RGB 和視頻窗口的布局和顯示，監測系統狀態，并提供開放的 API 以及串行協議和 TCP/IP 協議來定制操作，以滿足特定客戶需要。ControlPoint 為創建 RGB 和視頻窗口提供了一致、直觀的圖形用戶界面，能夠互動地將它們放置在桌面上、保存以及恢復窗口布局。該軟件還提供多用戶通過網絡同時與顯示屏幕互動交流的功能。管理員可定義個人或小組的訪問權限。 附帶的 RemoteCursor 軟件允許使用用戶的鍵盤和鼠標，通過網絡方便、直接地操控顯示墻內容。


SEAPRINE多屏控制器

SEAPRINE 多屏顯示拼接控制器

    作為專業的多屏顯示控制器及虛擬現實處理器系統方案供應服務商，深圳市海譜威圖形顯示控制技術有限公司經過摸索嘗試，研發出界面友好、功能完善的SPC系列多屏顯示拼接控制器，應用于多屏拼接顯示領域。

    海譜威（SEAPRINE）多屏顯示拼接控制器是專門為多屏拼接應用而開發的控制器，每套控制器是高性能、基于網絡、支持有多臺投影機組成顯示墻的圖形顯示系統。SEAPRINE多屏控制系統的虛屏功能，可將所有投影機作為單一的超高分辨率的顯示屏，每屏的分辨率可達1600 x 1200。在整個顯示墻上，你可將窗口放大成任意尺寸，并可任意移動窗口位置，投影機之間不再有邊界阻隔。SEAPRINE多屏顯示控制器提高了投影顯示系統一體化的水平。操作者不必用RGB電纜使投影機與每臺工作站和PC機監視器連結起來。只需將SEAPRINE多屏控制系統簡單連入網絡中。這將極大提高系統的靈活性。

    功能特點：

• 基于Windows 2000操作平臺
      SEAPRINE多屏控制器是基于Windows 2000操作系統，因此，SEAPRINE控制器能與所有微軟的應用程序兼容，也就是說，用戶在NT或Windows上開發應用程序，都能毫無障礙的在SEAPRINE控制器上運行。作為多任務的操作系統，Windows 2000允許多個應用同時在一個系統上運行和顯示。SEAPRINE控制器上的用戶接口與用戶的工作站或PC完全互相識別。
•  虛屏顯示功能
      SEAPRINE控制器完全支持虛屏顯示功能，即對SEAPRINE控制器來說，整個多屏顯示墻可看成一個邏輯屏，整個多屏顯示墻只需一個鍵盤或鼠標來進行控制。舉例來說，如果采用XGA分辨率背投系統（1024 x 768）來組成一個2 x 4的多屏顯示墻，你可以得到一個4096 x 1536的顯示墻。在這個功能下Windows很容易的在整個顯示墻上任意開創漫游，放大縮小，而不必修改任何應用程序。
• 實時視頻
      SEAPRINE控制器有實時多視頻同時播放顯示功能。內部集成模擬視頻總線允許任何視頻輸入通道向任何輸出視頻輸入通道通向任何輸出窗口，簡化了配置。這種功能保證多個視頻信號同時在大屏幕上實時的真彩顯示。你可將任何一個視頻信號在整個大屏幕上任意縮放或跨屏顯示。任何一個視頻可以縮小成一個圖標，也可充滿整個顯示墻，并且完全支持多制式的視頻信號，無論是PAL、NTSC或SECAM。SEAPRINE控制器接受多路視頻信號輸入、同時還可以單獨對畫面亮度、對比度、色彩進行調整。
•  RGB輸入
      可以添加多達4張兩個端口HD15RGB輸入卡，以便將其他計算機資源如膝上型電腦、未聯網的臺式機和舊系統中的圖像顯示墻上。RGB窗口可以方便的移動，調整大小，像操作其他應用程序窗口一樣，并能將RGB窗口進行定時保存。
• 網絡型控制器
      SEAPRINE控制器帶有標準得以太網接口，支持標準的以太網（10M）和快速以太網（100M）。
• 強大的圖形顯示功能
      圖形顯示對系統的要求越來越高，人們也需要在多屏顯示墻上來顯示越來越多的計算機圖形，SEAPRINE控制器采用最新的圖形加速技術，SEAPRINE控制器的每個圖形輸出口都有自己的圖形加速處理器來為你處理圖形。
• 控制方式
      包括本地鍵盤鼠標控制和局域網內通過遠程客戶端控制
• 預裝軟件
      Windows 2000 Professional 中文版
      WallControl視頻網絡控制軟件和RGB窗口網絡控制軟件(Server/Client)
      VNC 遠程屏幕傳輸軟件(Server/Client)
      遠程鼠標鍵盤軟件
• 現有軟件功能
      視頻窗口可任意縮放、全屏幕漫游，多個窗口共屏幕或疊加時只顯示其中一路
      RGB窗口可任意縮放、全屏幕漫游、疊加
      局域網內遠程控制視頻及RGB窗口
      局域網內遠程鍵盤和鼠標控制
      局域網內遠程計算機屏幕圖像網絡傳輸
•  RGB Capture(RGB窗口網絡控制軟件)現有功能
      屏幕分辨率及屏幕布局自動檢測
      本地及遠程開關RGB窗口
      本地及遠程控制RGB窗口任意縮放、移動及窗口疊加
      本地及遠程控制RGB信號通道設置、通道自適應
      RGB窗口布局預設
