一、 關于電力載波

　　有關電力載波的各種論述已是屢見不鮮、各有己見，這里我要介紹的是它所涉及到的實際應用，特別是在家庭網絡及電器智能控制中的應用。

    眾所周知，電力線網絡是世界上覆蓋面最大的物理網絡，在當今這個充滿了電子的世界上，幾乎每個人的日常生活都離不開“電”以及利用“電”來實現生活需求的電器設備，如電燈、電視、音響、電梯、空調、電子玩具等等，而電力線就是把所有的電器設備連接在一起的必需媒介，換句話說，所有的電器均可以通過電力線實現物理上的互相連通。

    電力載波通訊簡單地講，就是將數據信號用更高頻的載波進行調制（即裝載）后，通過電力線媒介實現遠距傳送，再通過解調（即卸載）處理，在異地還原成相同數據信號，從而實現在電力線上的不同地點（近則相同房間，遠則至小區或更遠）的信息溝通。

    電力載波最大的好處就在于它無需另外布線，充分利用現有的電力線網絡，實現資源共享，是一個不可多得的現成網絡傳輸媒體。但是，電力載波也存在著一些問題，就是它對不同的電力線環境呈現出不同的傳輸性能，類似于無線傳輸，具有相對的不穩定特性。但是對于300米以內的通信來說，通信是非常穩定可靠的。

(圖1：電力載波通訊利用電力線的正弦波傳遞信號)

二、 電力載波與智能電工 —— 最后100米的沖刺

　　電力載波在住宅中的最后100米的應用顯得極為現實而必要，這也就是電力線網絡的終極應用。美國的X10電力載波網絡已經有超過1300萬用戶，足見該網絡的成熟穩定。

    由于電力載波的通訊質量和傳送距離與線路結構有著密切的關系，因此將其控制在200米以內電力線上應用，其穩定性和可靠性極高，再通過采用相應的抗干擾編解碼技術和阻波隔離措施，電力載波數據通訊的住宅應用與無線數據通訊相比具有更高的可靠性和性能價格比。

它與傳統的485網絡相比，也具有極高的由于得優越性，表現在：

1、 由于各個終端在一旦遇到故障時將轉換為接收，不會因為一個節點的損壞而導致整個網絡癱瘓。

2、 網絡擴容非常容易，用戶可以方便的增加設備而不需要中途改變網絡結構，更不需要進行繁瑣的鋪設線路等工作。

3、 網絡維護也極為方便。由于各個終端互相獨立，所以當其中一個損壞時不會破壞其他模塊，而傳統485網絡可能由于網絡的原因損壞網絡上的其他模塊，甚至燒毀主機。

4、 功能定義非常靈活。與485網絡不同的是，只要有電力線通達的地方，模塊可以方便的移動，實現真正的即插即用。

　　從以上比較結果分析，電力載波系統的在最低綜合成本前提下，以比無線系統更高的可靠性、靈活性，比總線更好的擴展性，以及其自身所具有的與交流電器天然的融合性等優勢成為智能電工產品的首選家庭網絡系統的組成部分。

三、CREATIVE捷控電力載波通訊的功能特點

    CREATIVE捷控中控是全球第一家將電力載波通訊應用到中控行業的先行者,以下就CREATIVE捷控帶電力載波功能的高端可編程中央控制系統CPLM1的主要特點和功能作簡要的介紹。

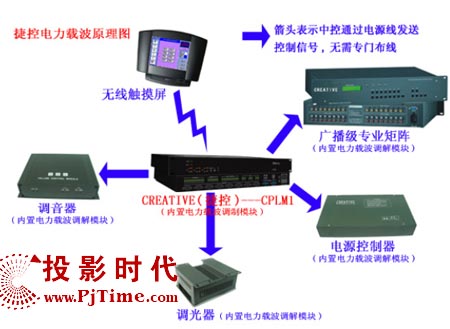

(圖2:捷控電力載波原理圖)

1．全開放的網絡平臺

    基于CRV-NET網絡的多媒體中央控制系統是建立在類似以太網的網絡結構之上的以住宅電力線為傳輸媒介的控制型網絡，采用了用PLC協議封裝CRV-NET總線協議，建立了基于電力線網絡的物理層、基于單元節點的網絡層、基于開關控制及信息傳送功能的應用層的三層協議架構。

　　因此，只要是接入到本電力網的任何終端或模塊，完全可以實現即插即用，其網絡容量為256個地址（含485網絡地址）。

2．全分散的系統結構

    基于CRV-NET網絡的多媒體中央控制系統采用了全分散的控制模式，即任何一個控制終端或功能模塊均通過本模塊的隔離中周實現了全隔離，也就是當其中任何一個模塊無法工作時，不會影響其他網絡運行；添加任何一個模塊或者終端時，不需要重新規劃網絡，甚至不需要知道之前的網絡狀況；移動任何一個模塊時，既不影響網絡上的其他設備，也不影響自己使用。

    綜上所述,隨著電力載波通訊在中控行業的逐步擴大應用,無需額外布線的方式將會得到越來越多的工程商認同并應用到實際工程當中。預計到2008年,電力載波通訊將全面代替現成的布線控制方式及其相關設備,真正智能化的中控時代即將到來。
