JVC1080P高清投影機DLA-HD1簡介

    前幾天我們發布了一篇光源JVC1080P 高清投影機DLA-HD1的測試文章，詳盡的介紹了這款投影機的性能特點。為了能讓廣大的燒友更細膩的了解這款投影機的細節特征以及內部構造情況，以便能全方位的加深對這款投影機的認識，今天我們我就和大家一起來鑒賞一下DLA-HD1的整機的分解圖片，保證讓大家大過眼福。

    DLA-HD1屬于 D-ILA家用投影機系列，可以看作是2004年末投入市場的"DLA-HD11K/HD11KL/HD12K/HD12KL"投影機的后續產品，運用的是與索尼SXRD投影機相同的LCOS技術，核心為JVC新開發的第二代0.7英寸D-ILA芯片，物理分辨率1920×1080，該機運用的是與索尼SXRD投影機相同的LCOS技術，核心為JVC新開發的第二代0.7英寸D-ILA芯片，借助這款投影機的問世，JVC也成為了LCOS陣營內繼索尼外全球第二家開發出1080P投影機的企業。

操作面板、接口、散熱口分解圖

JVC高清投影機DLA-HD1頂部按鈕圖，所有按鈕都是整齊排列有序

JVC DLA-HD1家用投影機 背面接口

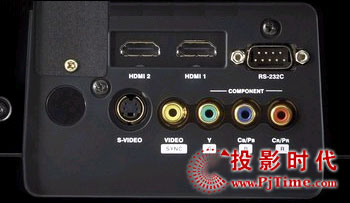

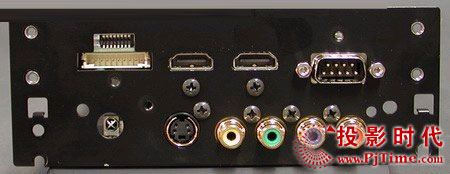

JVC DLA-HD1家用投影機 接口放大特寫

    在端子設置方面，DLA-HD1也考慮的非常周到，共設置有兩組 HDMI端子、一個復合視頻 RCA (Y/Pb/Cr)、S-Video端子和一個組合 RCA端子，為了便于對投影機進行控制，該機還設置有一個RS232C控制接口。

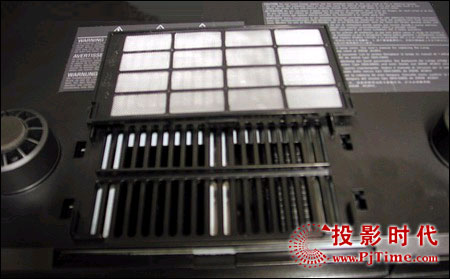

JVC高清投影機DLA-HD1的底部散熱口

   此處，我們僅從外觀上看到JVC DLA-HD1家用投影機的外部散熱口，在第5頁，我們將從內部結構詳細看到該投影機的排風體系原理。

開始拆箱 看看里面到底有什么好家伙

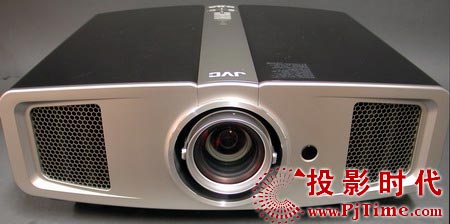

沒有拆箱前的DLA-HD1投影機整體圖

    JVC DLA-HD1高清影院投影機給人的第一印象就是非常有質感，而且比較小巧。外形尺寸僅為455×418.5×172.5mm(長×寬×高)，"纖細"身段，符合現在投影機領域的"性能更強，外觀更小"的時代潮流。下面我們讓她脫下“華麗”的外衣，看看其“心靈”美。

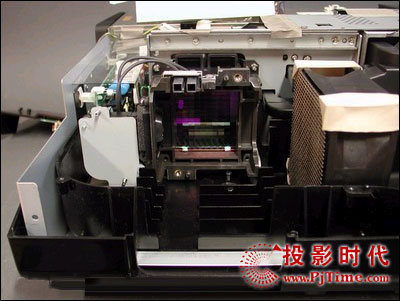

打開外部金屬外殼，里面部件全部裸露出來。

    JVC DLA-HD1高清影院投影機的外殼非常容易被打開，為了更好的看到核心部件，上圖中是已經移走了鏡頭光機部分，中間的大空腔就是安裝光機的。在空腔中央位置就是D-iLA面板。

D-iLA面板的背面

   投影機左邊的信號點路用一塊金屬皮包裹保護，一面碰壞了。從內部結構，我們也可以看出DLA-HD1投影機的內部各部件設計得非常緊湊，從而體積要比其前任HD**K系列機器要小巧些。

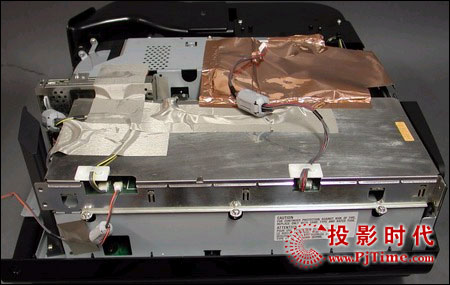

換一個角度來看，電路被金屬保護罩住了

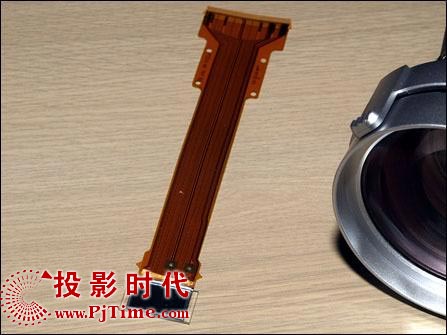

JVC高清投影機DLA-HD1 0.7英寸D-ILA芯片

   DLA-HD1高清投影機采用了JVC最新0.7英寸1080P家庭影院專用高清LCOS技術芯片，其8.1微米，像素間隔：0.35微米，開口率：89%，結合無機配向膜技術，可以大副降低因光線的反射和折射產生的漏光現象，整機原生對比度實現了業界最高的15000：1，響應時間也由上代的8ms提升到了4ms。

目前JVC的D-ILA芯片有如下幾種規格：

　　(1)最高等級：1.7英寸4K芯片(3840×2048)，5000 : 1對比度，像素大小：9.5微米，像素間隔：0.5微米，開口率：93%。主要應用于大型數字高清影院。

　　(2)1.3英寸 QXGA等級芯片(2048 x 1536)，對比度5000 : 1，像素大小：12.9微米，像素間隔：0.5微米，開口率：94%。主要應用于大型工業制圖的計算機對應顯示。

　　(3)0.82英寸 1080p芯片(1920 x 1080)，5000 : 1對比度，像素大小：9.5微米，像素間隔：0.4微米，開口率：92%。主要應用與高清家庭影院。

　　(4)0.7英寸1080p等級芯片(1920 x 1080)，5000 : 1對比度，像素大小：8.1微米，像素間隔：0.35微米，開口率：89%。主要應用于高清家庭影院。

　　(5)0.7英寸720p等級芯片(1280 x 720)，5000 : 1對比度，像素大小：12微米，像素間隔：0.5微米，開口率：93%。主要應用于家庭影院。

    相比DLP和3LCD，LCoS面板的制作工藝更為復雜一些，目前主要有JVC開發的D-ILA和SONY的SXRD技術，他們之間的差異在于：D-ILA是采用無機配向膜排列，SXRD則是采用液晶層垂直排布方式來實現。D-ILA(Direct-Drive Image Light Amplifier)，又名直接驅動圖像光源放大器技術。D-ILA技術的核心部件是反射式活性矩陣硅上液晶板，也就是通常所說的反射式液晶板，所以也有人將D-ILA技術稱為反射式液晶技術。透射式LCD技術中的液晶板中，作為像素點開關控制的晶體管被作在液晶板上相應位置上，在光源透射過程中，晶體管本身將阻擋部分光線，因此采用透射式液晶技術的投影機的光源的利用效率不高，很難實現高亮度。

　　D-ILA技術中液晶板將晶體管作為像素點液晶的開關控制單元做在一層硅基板上，硅基板(也稱反射電極層)位于液晶層的下面，用于像素地址尋址的各種控制電極和電極間的絕緣層位于硅基板的下面，因此整個結構是一個3D立體排列方式。來在光源的光學不能穿透反射電極層，而被反射電極層反射，避免了下面的各種結構層對光線的阻擋。因此采用D-ILA技術的液晶板的光圈比率可以作到93%(DLP技術中DMD的光圈比率為88%，而透射式LCD的液晶板的光圈比率為40%~60%)，因此采用D-ILA技術的投影機對光源的利用效率更高，可以實現更高的亮度輸出。




內部電路板、視頻處理芯片、LCOS芯片展示

下面讓我們看看DLA-HD1投影機的大腦部分——內部電路板

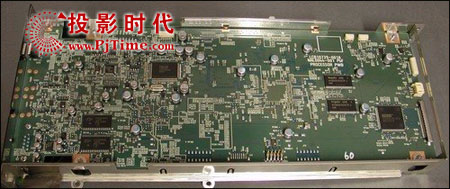

JVC高清投影機DLA-HD1內部電路板 上下兩面展示

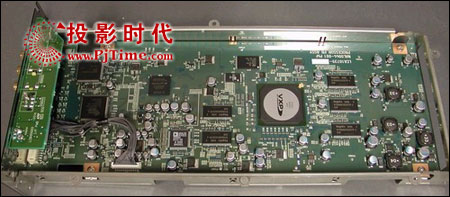

     電路板上最核心的是Gennum VXP視頻處理芯片



JVC高清投影機DLA-HD1 采用了Gennum VXP視頻處理芯片

    目前在高端顯示設備中用來解決鋸齒毛邊的優化芯片主要有兩種影像處理芯片，一是加拿大Gennum公司的VXP視頻處理芯片，另一個是法路達(Faroudja)公司的DCDi處理技術，目前MARANTZ VP-12S4、馬蘭士VP-11S1投影機、Optoma HD81等采用了Gennum VXP視頻處理芯片，而東芝MT700、明基PE8720、奧圖碼HD73家用投影機、明基W10000、Meridian Faroudja D-ILA1080MF1、富可視SP777等投影機采用了Faroudja公司DCDi芯片，其他還有很多液晶電視、等離子電視、高端DVD機器上也都采用了DCDi芯片

    法路達(Faroudja)公司的的DCDi輪廓修正技術能有效得抑制畫面的閃爍和影像輪廓邊緣的毛糙感，降低視頻信號邊緣不整齊，讓輸出視頻看上去愈加柔和、滑順，其成本相對比較低廉。而DLA-HD1影像處理使用了專業半導體制造商Gennum 公司的GF9351芯片，擁有降低視頻噪點的"Fine Edge"、逐行掃描影像的"True Motion HD"、強調畫面邊緣輪廓的"Fidelity Engine"及對影像倍線升頻處理的"Reality Expansion"等4大機能，不論高清BD、HD DVD或普通的DVD信號都能得到最優化處理，高精度展示大畫面的帶來的震撼感。

詳看內部排風系統結構

    除了有先進的光學引擎結構和最新的電路確保輸出高品質影像外，JVC DLA-HD1投影機還非常安靜，如此低噪音設計得益于其良好的排風系統，下面讓我們從其內部結構看看其是如何排風的：

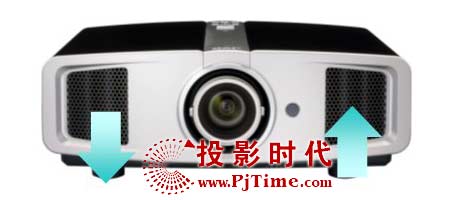

JVC DLA-HD1投影機的進風口和出風口

那么空氣進區后在投影機內部是如何流轉的呢，請看下圖，空氣流動方向順序為1->2->3->4

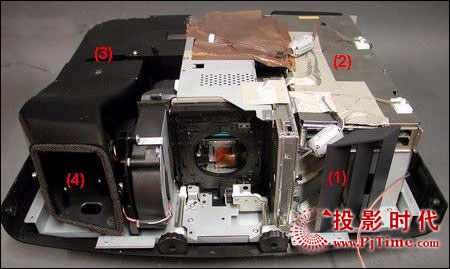

JVC高清投影機DLA-HD1內部 通風圖

     按上圖數字順序所示意：冷空氣從投影機的右邊進來，其傾斜的薄片能確保空氣往投影機里面流動，然后進入數字點路的位置（2），該位置下面也是電源的所在處。在投影機的背面有一個U型的管道會將空氣導向到燈泡處，即投影機背面的左邊（3），最后被加熱的空氣從位置（4）處流出投影機。為了更清晰的說明，我們打開了黑色的空氣流通管道，如下圖所示：

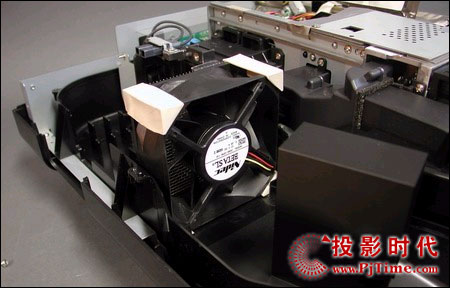

JVC高清投影機DLA-HD1風扇

    在上圖中，我們清晰地看到了排風扇，它盡管旋轉速度一般，但排氣量卻非常大，這得益于其大面積。在風扇旁邊就是燈泡的發熱核心區和鏡頭光線的入口處。

 上圖圖片中央位置是燈泡和鏡頭的凹槽

右下邊是排氣裝置

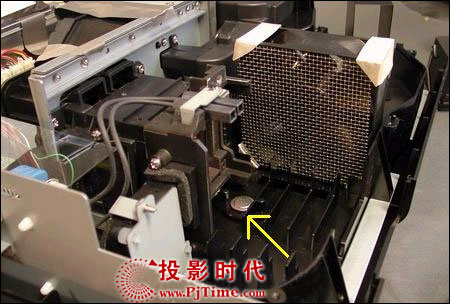

我們再換個位置看上圖：在黃色箭頭指向位置有個熱量感應器，其能夠監測到燈泡的溫度，防止燈泡溫度過高

給光學部分的散熱的風扇

底部排氣孔

鏡頭工作原理和燈泡分解圖

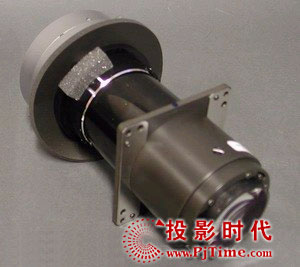

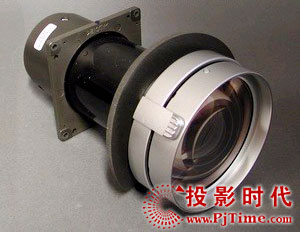

DLA-HD1家用投影機的 投影鏡頭

另一個方向看DLA-HD1家用投影機的 投影鏡頭

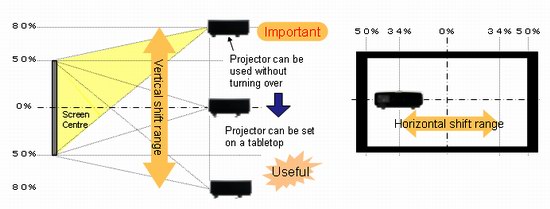

    DLA-HD1家用投影機還具有鏡頭移動功能，垂直80%，水平34%。

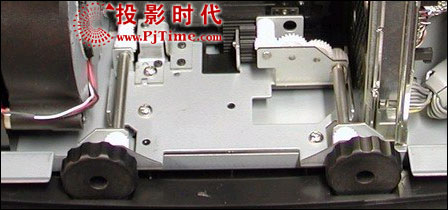

DLA-HD1家用投影機的 鏡頭移動機械驅動原理

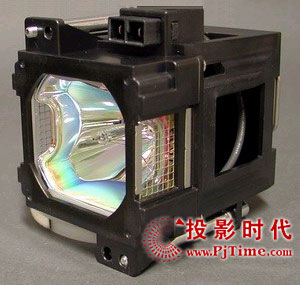

DLA-HD1家用投影機的 燈泡展示

    DLA-HD1投影儀的投影光源采用內建的200W超高壓汞燈，這在功率方面與DLA-HD1xK相同。不過由于采用了全新的設計，并支持全新的Optimum Color Illumination光學系統。另外與DLA-HD1xK的100流明亮度相比也有著增強。DLA-HD1采用了專用的BHL5009-S型汞燈。

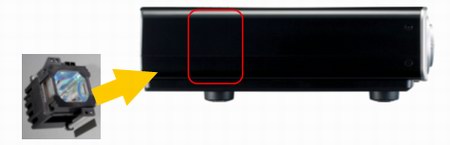

DLA-HD1家用投影機的燈泡更換處在投影機側面，更換非常方便
