1.16. 視頻處理與傳輸帶寬的設計建議

    帶寬是信號在沒有產生嚴重扭曲或損失傳輸時，需要的頻率總范圍。常用單位是KHz或MHz，如右圖是模擬音頻信號的頻響范圍20Hz~20KHz，通過計算可以得出模擬音頻信號的帶寬至少是19.98KHz。但是在音響行業一般會以【頻率響應范圍】來描述，比如說某某功放的頻率響應范圍是20Hz~20KHz@±1dB。

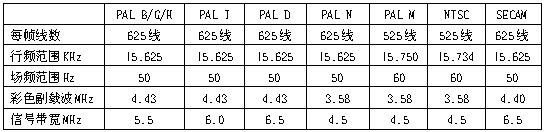

    復合視頻信號根據制式的不同，信號的帶寬也有一點差異，見下表：

    我們?cè)O(shè)計復合視頻矩陣的帶寬為150MHz（-3dB，滿負載）。

    計算機視頻信號的帶寬沒有統一的國際標準，根據美國Extron公司的推薦經驗，可以通過如下公式進行簡易計算：

    視頻帶寬=【（像素點×場頻）/2】×3
    比如：已知XGA的像素點約786萬（1024×768），場頻是60Hz，代入公式可以得到：
【（1024×768×60）/2】×3≈70.8MHz

    知道了一個信號的帶寬（復合視頻或者計算機視頻），如何決定矩陣的帶寬？根據美國Extron公司的推薦經驗，選擇矩陣或其它的視頻處理器材（如接口、掃描器等）的帶寬最好是信號源帶寬的2~3倍，同時，還應該注意所選擇的器材帶寬是否是在【滿負載】的狀態測試。

    視頻系統中任何一個環節的周邊設備（如電腦接口、選擇切換器、信號處理器、矩陣切換器、分配放大器、傳輸線纜等）帶寬不夠，都會引起畫面的模糊不清。標書的設計帶寬指標為【200MHz，-3dB滿載】，最高分辨率推薦不高于1400×1050，顯然不太適應目前高速發展的電腦顯卡分辨率， 所以我們?cè)O(shè)計RGBHV視頻矩陣的帶寬為300MHz（-3dB，滿負載），可以滿足高達U-XGA（1600×1200）信號帶寬的傳輸需求，優于標書的設計指標【200MHz，-3dB滿載】。
