D-sub 15pin (俗稱VGA接口)

    D-sub 是一般計算機VGA卡最常見的接口，接口采用非對稱分布的15pin 連接方式，其工作原理是將顯存內以數字格式存儲的影像信號在RAMDAC 里經過模擬變調成模擬高頻信號，然后再輸出到數字顯示設備成像，這樣VGA信號在輸入端( 數字顯示設備內) ，就不必像其它視頻信號那樣還要經過矩陣譯碼電路的換算。從前面的視頻成像原理可知VGA的視頻傳輸過程較為簡單，所以VGA 接口擁有許多的優點，如無串?dāng)_無電路合成分離損耗等。

    VGA傳輸信號以計算機影像信號為主，VGA接口里包含了I2C總線，因此主機和顯示設備之間可以協商并自動確定使用最佳顯示格式，實現[ 隨插即用 ]，但由于使用混合視頻信號，因此在之后衍生了許多分離式接口如3RCA或DVI等。 許多液晶投影機也支持由色差端子轉接至D-sub 15pin 這樣的影像輸入

    S端子 (Separate Video)

    Separate Video也有人稱為 SUPER VIDEO，但正確的稱法為Separate Video 也就是分離式影像端子輸入，會稱為SUPER VIDEO可能是S-Video是 隨著S-VHS錄像機而發展起來的有關。S端子是一種五芯接口的超級視訊端子，由視訊亮度訊號（Y）和視訊色度訊號（C）和一路公共屏蔽地線組成。它將亮度和色度分離輸出，避免了混合視訊訊號輸出時亮度和色度的相互干擾。

    1RCA 相比由于它不再進行Y/C混合傳輸因此也就無需再進行亮色分離和譯碼工作，而且使用各自獨立的傳輸信道在很大程度上避免了視頻設備內信號串?dāng)_而產生的影像失真，極大地提高了 影像的清晰度，但S-Video 仍要將兩路色差信號(Cr Cb)混合為一路色度信號C，進行傳輸然后再在顯示設備內譯碼為Cb 和Cr 進行處理，這樣多少仍會帶來一定信號損失而產生失真，但相當細微。S端子的視訊分辨率高于1RCA 端子。S端子傳輸?shù)囊曨l信號保真度比V端子的更高，用S端子連接到的視頻設備下，其 分辨率可達400-500條，影響品質與3RCA(分量色差端子)相當，傳輸距離可達3-5M。

    1RCA (俗稱影像梅花端子 或V端子/AV端子)

    通常為黃色，采用模擬混合視頻信號

    V端子是Video（視頻）端子的簡稱，它是聲/畫分離的視頻端子，只管影像信號的傳輸，而音頻信號通過另外的端子連接。最常見的是被稱作AV端子的接口組，它是由三個獨立的RCA插頭（又叫 梅花接口RCA端子）組成的，其中的V接口連接混合視頻信號，為黃色插口；L接口連接左聲道聲音信號信號，為白色插口；R接口連接右聲道聲音信號，為紅色插口。這種 混合視頻信號沒有經過RF射頻信號那些調制、放大、檢波、解調等過程，信號保真度相對較中等，使用線材對影像品質影響大，分辨率一般可達350-450條， 不過由于為模擬接口使用于數字的平面顯示設備，多了模擬轉數字的過程會損失不少S/N比，所以一般數字的平面顯示設備比較不建議使用。

    2RCA(俗稱聲音梅花端子)

    通常為紅白兩色(白色為左聲道/紅色為右聲道)，只傳送聲音

    3RCA(又稱分量色差端子 YUV YCbCr Y/B-Y/B-Y )

    3RCA它是在S端子的基礎上，將色度訊號分離，相當于YUV三個訊號，其分辨率可達到600線以上。不過由于分量色差端子成本很高 。也就是常見的YCbCr（或?qū)懗蒠PbPr）輸入電視類產品現在都是靠色差輸入來提高輸入訊號品質，而且透過色差端子，可以輸入多種等級訊號，從最基本的480i到倍頻掃描的480p，甚至720p、1080i等等，都是要透過色差輸入才有辦法將訊號傳送到電視當中。

    它通常采用YPbPr 和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。由上述關系可知，我們只需知道Y Cr Cb的值就能夠得到G 的值( 即第四個等式不是必要的)，所以在視頻輸出和顏色處理過程中就統一忽略綠色差Cg 而只保留Y Cr Cb ，這便是色差輸出的基本定義。

    作為S-Video的進階產品色差輸出將S-Video傳輸?shù)纳�度信號C分解為色差Cr和Cb，這樣就避免了兩路色差混合譯碼并再次分離的過程，也保持了色度信道的最大帶寬，只需要經過反矩陣譯碼電路就可以還原為RGB三原色信號而成像，這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號信道，避免了因繁瑣的傳輸過程所帶來的 影像失真，所以色差輸出的接口方式是目前模擬的各種視頻輸出接口中最好的一種。

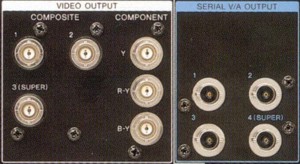

    還有一種三基色BNC端子( 或稱RGB端子)，BNC端子這種是很容易與一般色差端子混淆，三基色RGB端子的情況比分量色差端子要復雜些。因?yàn)樗�既有模擬的，又有數字的；有三個接頭、4/5個接頭、也有6/8個接頭，甚至十個接頭。

    BNC 端子還有許多種類，常見的有：

    3RCA三基色RGB端子(三個端子)，是比分量色差端子效果好的連接端子。在播放機中直接將影像信號轉化為獨立的RGB三種基色，并直接通過RGB端子輸入電視機或顯示器中作為顯像管的激發信號。由于省去了許多轉換，處理電路連接格式的轉化，可以令 影像得到比分量色差連接格式更高的保真度，獲得最佳的影像效果。

    5RCA(Red/Green/Blue/H-sync/V-sync)，用5個BNC端子接收紅、綠、藍、水準同步和垂直同步信號。由R、G、B三原色信號及行同步、場同步五個獨立信號接頭組成。主要用于連接工作站等對掃描頻率要求很高的系統。通常用于工作站和同軸電纜連接的連接器，標準專業視頻設備輸入、輸出埠。

    還由其它包含HD SDI / SDI等等，其中HD SDI的頻寬甚至高達1.485Gbit/Sec，且大部分的BNC端子都具有傳授HDTV的能力，還支持至最高階的1080/60(59.94i)，BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少，且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。BNC接頭擁有相當好的抗干擾的能力，專業的機種甚至可將數字信號可傳送至150/300M以上，模擬可傳送300M以上。
