光學背投屏幕安裝方法的技術建議

    工程商對于光學背投屏幕的安裝方法很多，有用裝飾木線前后夾緊的、有采用打孔直接固定吊裝的、有采用金屬框架鑲嵌后固定于墻壁上的等等，可謂各施各法，各有法寶。對于一個屏幕的安裝，只要安裝的固件可以保證屏幕安裝后在使用的過程中保持平整，就算是達到目的。在屏幕的使用過程中，導致屏幕變型的因素主要有以下原因：

* 屏幕自身的剛度不夠會導致屏幕變型，組成屏幕的材料和屏幕的厚度都會影響屏幕的剛度。
* 屏幕長期受自身重量壓迫導致的屏幕變型，一般體現為屏幕的總部起鼓。
* 安裝框架尺寸不足和固定件的不平整會導致屏幕變型，嚴重的甚至會導致屏幕裂開而無法使用。
* 由于裝修收縮引起的屏幕變形。

    丹麥DNP是市面上最具代表性的光學屏幕品牌，業內習慣以DNP屏幕的參數作為參考的標準。在我們會議室背投的應用中，DNP的WIN、NWA和GWA系列廣角屏幕都有大量的應用，對于100英寸以下的廣角屏幕，可以采用利用固件壓緊屏幕四邊的簡單安裝方法，對于100英寸或以上的廣角屏幕，我們都建議使用吊裝的安裝方法。

    光學背投幕壓邊的方法比較簡單，吊裝的安裝方法相對比較復雜，我們可以參考以下案例來探討屏幕吊裝的安裝方法。案例是廣電集團某電力調度中心項目的單屏幕安裝，使用了120寸DNP NWA新廣角屏幕，投影機使用BARCO ID-R600 6000ANSI流明DLP投影，鏡頭采用1.2-1.4:1的手動變焦鏡頭，反射鏡采用SG的真空鍍膜反射鏡。

安裝步驟：

    一、 完成屏幕框架結構

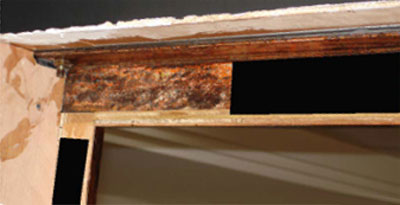

    按照設計圖紙完成屏幕框架結構，包括承重槽鋼，如下屏幕安裝示意組圖：在屏幕安裝墻壁上開預留孔，預留孔上緣嵌入一條5cm的槽鋼，槽鋼開口向上，然后在預留孔的左右、下緣和上緣增加木板修整，完成后屏幕安裝框架的內框尺寸為寬2520mm×高1900mm，DNP NWA120寸屏幕的物理尺寸為寬2472mm×高1864mm，厚度為5.5mm，每邊大致有2.5cm的預留空間。

備注：

* 背投房要求是一暗室，全部漆上黑色啞光乳膠，并安裝通風排氣扇。
* 整個墻體結構堅固、牢靠，懸掛槽鋼段必須承重100公斤不變形。
* DNP NWA120英寸屏幕尺寸為寬2472mm×高1864mm，厚度5.5mm，重量31Kg。
* 裝修好的框體為規則長方體，內側4個邊緣必須在一個平面，且光滑。
* 示圖標注單位：mm

二、 對完成的框架結構進行檢查和處理

    檢查框架中屏幕鑲嵌面是否平整和在一個垂直的平面上。四個屏幕的鑲嵌邊都要用手仔細檢查，角鋼在安裝過程中可能會遺留一些焊點等雜質，需要用砂輪機打磨平整，對于其它三邊木制框，也要進行相應的檢查和處理，特別是邊角的位置，以保證屏幕受到的壓力一致性均勻。

    完成框架平整的檢查處理工作后，需要往屏幕的四條鑲邊貼上黑色的海綿貼，海綿貼的尺寸略小于鑲邊的尺寸。海綿貼可以在均勻壓緊屏幕的同時，又為屏幕日后由于溫濕度差異引起的伸縮提供一定的膨脹范圍。

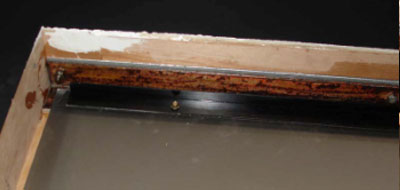

    屏幕頂部吊裝的壓條建議使用厚度為1～2毫米寬約25毫米的鋁合金條，先把鋁合金壓條固定在角鋼上，鋁合金壓條位置在角鋼的中央位置以增強屏幕吊裝的受力均勻度，從鋁合金中間開始，每相隔約40公分的距離打一個3厘的孔，孔要完全穿透角鋼。

三、 在屏幕上打安裝孔，吊裝屏幕

    從屏幕包裝箱子中小心的取出屏幕，屏幕在搬運過程中盡量保持垂直狀態，避免平面搬運可能引起的暫時性彎曲。把屏幕平放在有干凈保護板（如包裝箱子里面的泡沫板等）的地面，屏幕反面朝上放置，選好屏幕吊裝的上緣，用鋁合金壓條為屏幕吊裝面打孔的位置作為參照，根據安裝框架的位置調整鋁合金壓條到合理的位置后，用3mm的鉆頭對應鋁合金壓條在屏幕上打好孔，打孔過程中鉆頭要保持與屏幕垂直，最后用5mm的鉆頭把鋁合金壓條和屏幕的鉆孔擴大成5mm。

    把屏幕抬起轉移到屏幕的安裝框架中去，用厚度均一的薄木板放在屏幕底邊中部和左右位置墊高屏幕，通過調整木板的位置和數量以及調整屏幕左右位置，使屏幕已經打好的孔位與角鋼的孔位對準，一般情況下會有細微的差別，可以用電鉆把屏幕的孔位進行擴大以達到修正對準角鋼孔位，然后壓上鋁合金壓條，用5mm的自攻鋼螺釘把鋁合金壓條固定，再慢慢收緊螺釘，把屏幕壓緊，但不要太緊。檢查屏幕正面頂部是否已經與外邊框貼緊、平直。

四、 固定屏幕

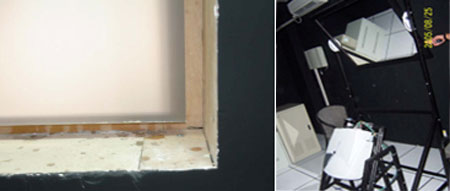

    把墊屏幕底部的木板取出，讓屏幕自然下垂，檢查屏幕左右兩邊及底邊是否與外邊框貼緊、平直。屏幕的與框架之間應該有1厘米左右的空隙。完成檢查后，用木線或木板把屏幕左右兩邊和底邊壓緊在屏幕框架上。

五、 調整投影、反射系統

    調整反射鏡和投影機的高度和位置，使投影機通過反射鏡后折射后達到屏幕上的圖像范圍滿屏。把反射鏡上固定鏡面的螺絲松開，以消除可能由于固定螺絲太緊引起反射鏡變形而導致的圖像變形。再次對投影機、反射鏡位置進行精細調整，使圖像達到標準狀態。
