KCTS 電視廣播臺  簡介:  • 位于華盛頓州西雅圖市 • 顯示墻是用來幫助對KCTS原先所有的模擬節目和開發中的DTV節目輸入進行控制的 • KCTS 可以將顯示器的數量從34個減少到僅僅3個50英寸Christie視頻墻顯示箱體和3個34英寸的彩色顯示器，而不會丟失任何重要信息  • 3個 Christie GraphXMASTER 50背投顯示箱體 • 合作伙伴: Harris Broadcast Communication Division

    數字電視(DTV)的來臨必將成為自彩色電視50多年以前出現以來，電視領域最重要的技術發展趨勢。 DTV技術可以提供更清晰、更逼真、更有影院效果的圖像，多頻道節目，以及CD質量的音響效果，并能以超過標準電視2倍以上的分辨率播送寬屏幕格式的高清晰度電視（HDTV）節目。備受關注的高清晰電視，很快就會到來，并出現在美國各地各個頻道的觀眾面前。聯邦通信委員會已經發布了通告，要求所有的商業和非商業電視臺到2003年都必須轉換到數字電視。結果，電視廣播商都更改他們的業務計劃并增加數字發射裝置和相關設備，為數字化做準備。

    在西雅圖，公共電視臺KCTS自1994年起，就已經開始有條不紊地向數字電視轉型。KCTS是太平洋西北海岸最大的公共電視臺，服務于210萬美國和加拿大觀眾。它還是最早購買高清晰電視設備的電視臺之一，1997年成為第一個采用新的ATSC發射系統進行節目播送的公共廣播電視機構。借助于DTV，KCTS可以向觀眾播送大量高質量的教育和文化節目，并提供可以下載的節目數據，其圖像和聲音效果都非常出色。白天，KCTS使用其數字頻道播送3套不同的節。晚間，電視臺使用幾乎全部數字帶寬來播送KCTS制作的HDTV節目。

    DTV為電視廣播商創造了許多新機會，同時也帶來了一些新挑戰。當KCTS開始使用其新的發射器播送節目時，電視臺同時需要高度關注另一套節目的情況。

    除了數字化傳輸，KCTS還搞了一些輔助頻道，在過去5年里，該臺還搞了一個免費有線頻道。KCTS 現在有許多節目流要管理，但很難將其與現有設備匹配，所以該臺決定將其主控制升級，以便完全轉型到數字內容。

   “我們沒有足夠的開關、手柄或按鈕來操作所有的新節目流。”KCTS運營和工程主管Clifford Anderson說。“我們正在使用的技術是模擬的因此，所以這次行動的部分內容是將主控制裝置更新。我們現在可以處理5個我們可以制作并發送的獨立的節目流。還有更多的需要留意，更多的需要著重管理，所以我們必不得不盡量改變監控系統。”

    KCTS 選擇了 Harris 有限公司位于俄亥俄州梅森市的 Harris廣播通信分公司。Harris廣播通信是為電視廣播行業提供數字和模擬解決方案的領先公司，設計制作了一套新的數字化主控制裝置，用自動裝置管理所有的新節目流。墻壁被拆除，以前用來存儲舊設備的房間變成了高科技控制室，占據這個控制室的，是一個虛擬監控墻。

    新的監控墻采用Avitech International的虛擬監控墻模塊，借助這些模塊，可以在3個50英寸GraphXMASTER C50視頻墻顯示箱體上顯示各種實時的可放大縮小的圖像。由了新技術，KCTS 可以輕松地同時控制、組織和觀看多個節目流。

    KCTS 第一次看到Avitech虛擬監控墻的運行情況，是在附近另一家電視臺。Avitech 技術所提供的靈活性給 KCTS 留下了深刻的印象，KCTS 知道，他們想將它應用到他們自己的數字化主控制計劃中。在Christie 所做的演示中，KCTS 也在場，看到了采用單芯片 DLP技術的Christie GraphXMASTER C50 顯示箱體，他們認為已經找到了所需要的東西。

    Christie的 GraphXMASTER C50 顯示箱體是根據用戶要求設計的，具有DLP技術為顯示墻解決方案的所提供的所有優勢。GraphXMASTER 提供1024x768的分辨率，可以投影出詳細的數據，提供出色的圖像清晰度和可靠性。

    “數字電視可以提供非常清晰的圖像，正在改變人們的電視體驗，Christie 很高興能成為這場變革的一部分。”Christie數字系統控制室解決方案高級產品經理Jim Gavloski說。“GraphXMASTER顯示箱體是專為提供高清晰度數字圖像而精心設計制造的，電視臺可以依靠這些箱體來組成出色的虛擬監控墻，從而顯示重要信息，最終為電視觀眾提供高清晰度的電視節目。”

    Harris廣播通信的 Daryl Niederbaumer是KCTS安裝項目的設計工程師。他與KCTS密切合作，畫出了主控制裝置的設計圖，圖中有詳細的房間布局，每一個設備的位置和布線情況。 KCTS對主控制室，特別是虛擬監控墻，有明確的想法。實現KCTS 的想法的任務交給了Harris 公司。

    KCTS 原來的主控制系統與其它主控制系統沒什么區別，矩形外形，整齊的柜臺，和一個由14個9英寸和18個6英寸的黑白顯示器以及中間2個19英寸彩色顯示器所組成的監控墻。控制室里的一個黑白顯示器代表著電視臺的每一盤磁帶和每一個攝像機。

    “我們經常替換或修理這些9英寸的顯示器，監控墻上的許多信息是毫無意義的。”Anderson說。“我們想改變這種情況。我們希望能夠告訴操作人員什么是重要的。”

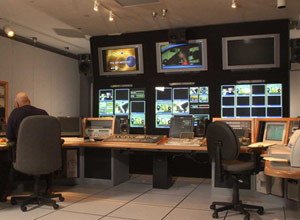

     助Avitech 技術，KCTS 可以將顯示器的數量從34個減少到僅僅3個50英寸 Christie視頻墻顯示箱體和3個34英寸的彩色顯示器，而不會丟失任何重要信息。Avitech 技術使 KCTS 可以在每個Christie 數字顯示箱體顯示器上顯示不同尺寸的多個窗口。主控制操作人員可以依靠以高品質的色彩顯示每個箱體上在6個17英寸的顯示窗口以及4個更小的9英寸窗口來進行監控。這些操作人員可以根據節目的重要性，調節正在顯示不同節目的窗口的大小。KCTS 操作人員可以將電視臺40個節目中的任何一個節目顯示在主顯示器上，并調節其尺寸和寬高比，操作人員所掌握的機動性更大了。

    “原先的顯示器的多層疊加的模擬主控制系統是許多電視臺的標準。一旦將這些顯示器布置好，其位置就不能改變，操作人員怎能看清節目情況呢？”Harris Broadcast的系統工程師 Daryl Niederbaumer說。“現在有了虛擬監控墻，操作人員可以根據他們正在播放的多個頻道，顯示多種節目組合。操作圖像的能力使得這個系統的功能更豐富了。”

     KCTS 還播放4個他們自己制作的有線頻道，他們希望將這些頻道放在監控墻的前方中間的位置。看一下中心位置的顯示，操作人員就可以監控從電纜上傳輸過來的圖像、數字電視和衛星信號的質量。坐側的顯示是用來監控來自轉換器、演播室和各種其它輸出的信號的。右側的屏幕則是用來觀看操作人員可能想去控制質量的衛星信號和磁帶機的。

    KCTS 發現新的數字主控制系統個虛擬監控墻有許多好處，他們深得其裨益。

    “主控制操作人員喜歡虛擬監控墻，因為我們排除了混淆，維護操作人員不需要經常修理9英寸顯示器。”Anderson說。“讓我們高興的是，DLP 箱體不象陰極射線管那樣因磷燃燒而容易老化，我們也不需要每天為色彩平衡和沖淡而疲于奔命。”

     Harris Broadcast注意到，許多電視臺正在將他們的設施改變或升級到數字技術，但系統集成團隊參加虛擬監控墻的設計和安裝，這還是第一次。

    “我們發現有很多電視臺完全重新設置他們的主控制系統，來接收多個頻道的連續的數字化的高清晰度信號。”Niederbaumer說。“另外有些電視臺只是做很小的調整，使它們符合FCC，以便用高清晰度信號格式播放節目。那些重新設置他們的設施的電視臺，現在經常尋找虛擬監控墻。”
